トップページ > 距離標> 距離標(NEXCO用 キロポスト)　NEXCO設計要領第五集 距離標設置要領（平成26年7月発行）準拠　　 PDF

　NEXCO標準図集タイプです。
　基本的には以下の4つのタイプがあります。

　 　
　　A:10KmP 　　　　　　　　　　　　　　　　　　　　 B:1KmP 　　　　　　　　　　　　　　　 C:100mP 　　　　　　　　　　　　D:20mP

　

　令和4年（2022年）の改訂により、使用フォントが変更になっています。


　　　 　　　　　　　

左　新書体：数字 フルティガー（Frutiger）英文字 ビアログ（Vialog）　　右　旧書体：数字英文字 ノイエハアスグロテスク（Neue Haas・Grotesk）
　
　

　

　標示板には、主に「押出形材」と「平板」があります。

　　　 　　　　　　　

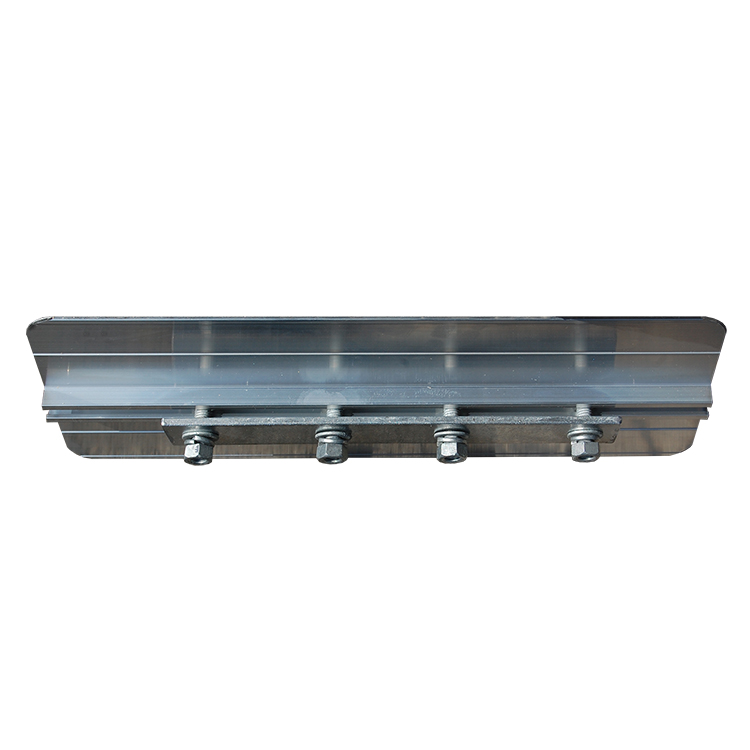

押出形材：Ｕバンドなどで支柱に設置します　　　　　　平板：アンカーボルトで壁面に設置します　　　　　　　
　
　

A （10Km/P)　　

　
　

標示板サイズ 360X700mm　
標準反射シート：封入プリズム　


KP-A1 土中式

KP-A1 土中式
KP-A1　PDFPDF
標示板：アルミ平板＋高リブ

KP-A4 平板　アンカー式

KP-A4　PDFPDF
標示板：アルミ平板

高リブ

高リブ
　

B （1Km/P)　

　

標示板サイズ 250X550mm　
標準反射シート：封入プリズム　


KP-B1 土中式

KP-B1　PDFPDF
標示板：アルミ押出形材

KP-B2 バンド式

KP-B2
KP-B2-W（両面）
PDFPDF　
PDFPDF
標示板：アルミ押出形材

KP-B4 アンカー式

KP-B4　PDFPDF
標示板：アルミ平板

KP-B5 アンカー式

KP-B5　PDFPDF
標示板：アルミ平板

　 　

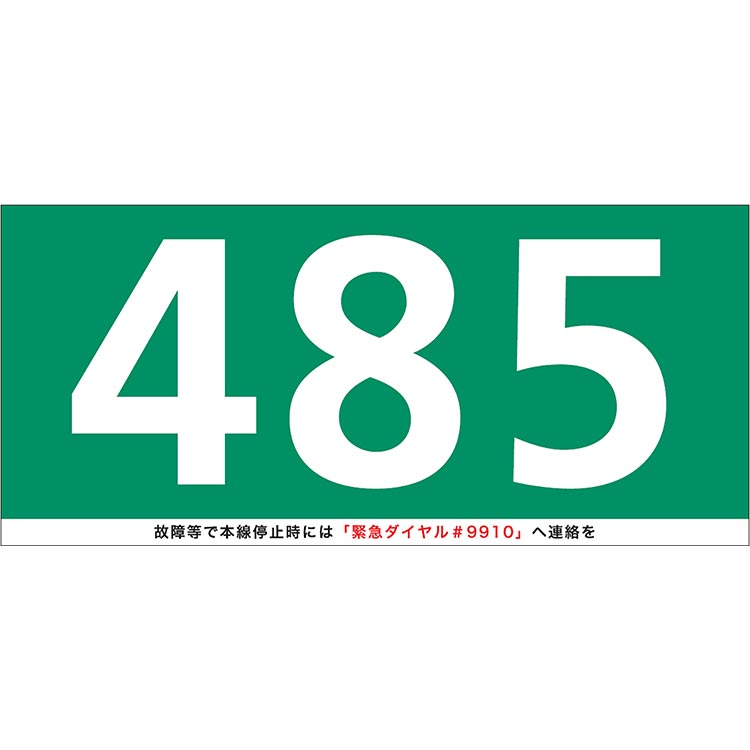

C （100m/P)　

　

標示板サイズ 180X400mm　
標準反射シート：封入プリズム

　

KP-C1 土中式

KP-C1　
PDFPDF
標示板：アルミ押出形材

KP-C2 バンド式

KP-C2
KP-C2-W（両面）
PDFPDF　
PDFPDF
標示板：アルミ押出形材

KP-C4 アンカー式

KP-C4　PDFPDF
標示板：アルミ平板

KP-C5 アンカー式

KP-C5　PDFPDF
標示板：アルミ平板

　　

D （20m/P)　　

　

標示板サイズ 100X300mm　
標準反射シート：無反射シート　


　

KP-D1 土中式

KP-D1　PDFPDF
標示板：アルミ押出形材

KP-D2 バンド式

KP-D2　PDFPDF
標示板：アルミ押出形材

KP-D4 アンカー式

KP-D4　PDFPDF
標示板：アルミ平板





　　
距離標（キロポスト）
20m/P （旧書体）

その他　

そのほか、エリアによって10㎞P（六角形タイプ）や50KmPが使用されることがあります。　
また、サイズや反射シートを高輝度シートに変更した「ランクアップ」タイプも増えています。　

　　　 　　 　　
　
　10KmP六角形タイプ　　　　　　　　　　　　　　50KmP　　　　　　　　　　　　　　　
　
　
　　　
　　
ランクアップタイプ（クリックで詳細ページへ）
　
　
