管理用扉標示板(遮音壁開口部標示板) 管理用扉標示板(遮音壁開口部標示板)

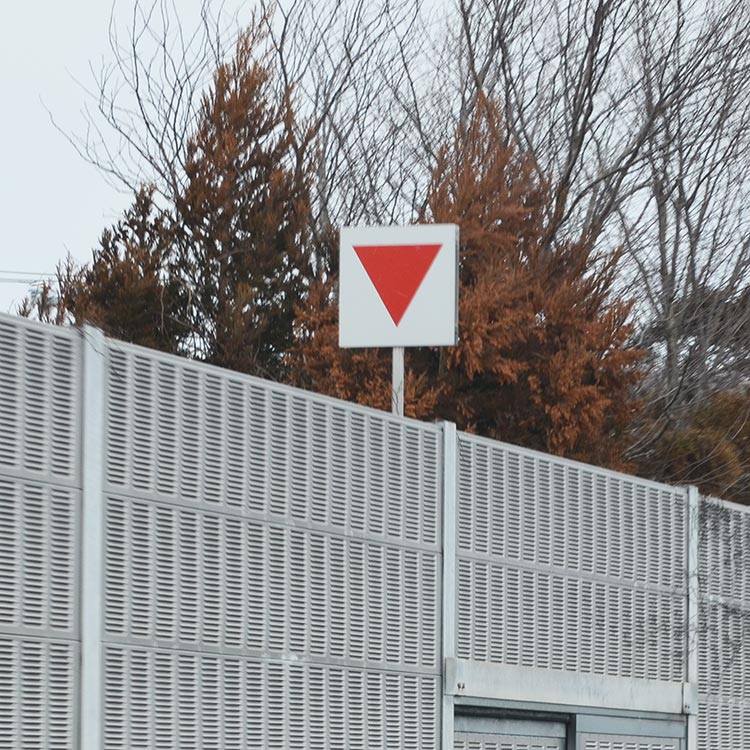

 遮音壁が連続している箇所に、 緊急時に遮音壁の外へ出るための開口扉のある位置を標示するものです。

 2枚の標示板を専用のアルミスライド支柱で設置します。
 遮音壁のH鋼にはスライド支柱取付用の金具が付いている場合とない場合があります。


管理用扉 標示板


標示板(両面セット)
MDOR-P
PDF
〔仕様・付属品〕
標示板:アルミ板 t2.0
反射シート:封入プリズム

管理用扉 スライド支柱セット MDOR-A4

NEXCOタイプ 遮音壁開口部標示板 管理用扉標示板
H鋼に取付用金具がある場合
標示板とスライド支柱のセット(金具不要)
MDOR-A4
PDFdwg
〔仕様・付属品〕
MDOR-P (標示板)

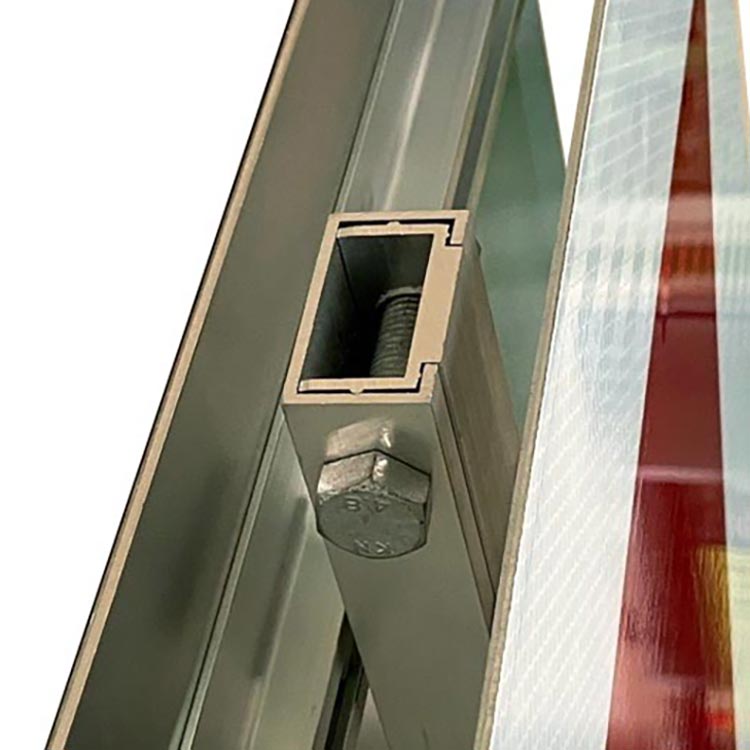

MDOR-P支柱(スライド式アルミ角パイプ)゚

スライド支柱取付金具





H鋼にボルトで留めます
H鋼に穴が必要です
スライド支柱取付金具 H175用    PDF

管理用扉  H鋼取付式




H鋼に取付用金具がない場合
H鋼はさみ込み金具を用います
標示板とスライド支柱と金具のセット
MDOR-A4 H125 H150 H175 H200
PDF
〔仕様・付属品〕
MDOR-P (標示板)
MDOR-P支柱(スライド式アルミ角パイプ)゚
MDOR A金具 H鋼取付金具

管理用扉  設置要領

NEXCOタイプ管理用扉表示板 設置要領
クリックでPDFが開きます
