トップページ >高速道路用デリネーター　一般道路用デリネーター > トンネル内タイプ PDF〔DW:白　DY:橙〕　〔-P：防塵〕〔UN：ゆるみ止めナット〕

トンネル用は、プロペラ付きの防塵式（自掃式）が標準となります
トンネル清掃時に、高圧洗浄で破損しないよう、着脱式や傾倒式などがあります


高速道路用視線誘導標（デリネーター） 縁石用 着脱式（アンカー式）DW-REPL1-P　　高速道路用視線誘導標（デリネーター） 縁石用 着脱式（アンカー式）DW-REPL1-P　　　高速道路用視線誘導標（デリネーター） 縁石用 着脱式（アンカー式）DW-REPL1-P　
　
　　　　　DY-RE1-P 　　　　　　　　　　　　　　　 DW-TP-P-48.6　　 　　　　　　　　　　　　　着脱要領　　　　　　　　　　　　　　　　　
　　

　


手摺パイプ用


高速道路用視線誘導標（デリネーター） 手摺パイプ用　DW-TP-P-48.6　　

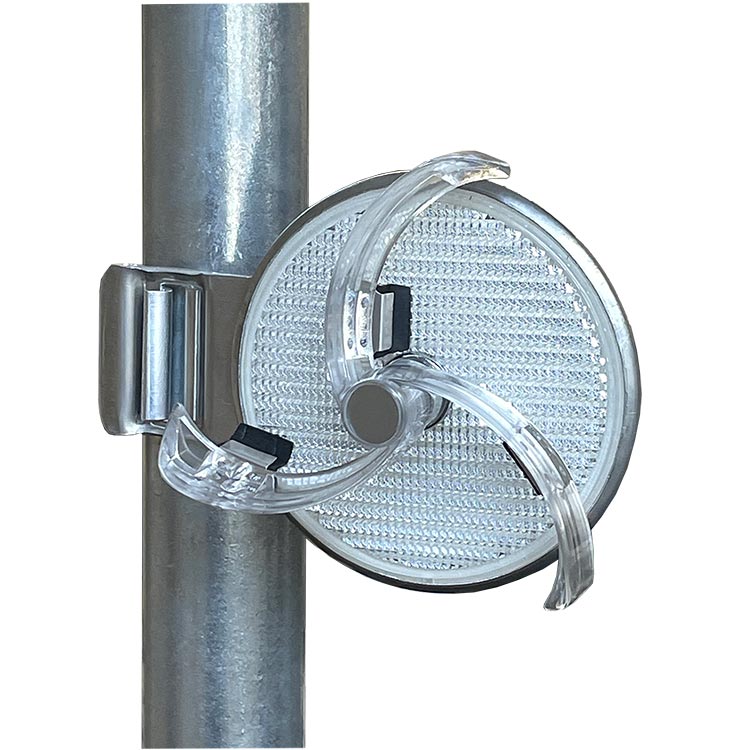

DW-TP-P-48.6 (白)
クリックで拡大 　　背面画像
監査路手摺パイプの縦支柱に
φ48.6用フックバンドで設置します
[NEXCO標準図集 C1]
DW(Y)-TP-P-48.6
DW(Y)-TP-P-48.6 UN　
PDFPDF　
PDFPDF
反射体色（W:白/Y:橙）をご指定ください
UN：ゆるみ止めナットタイプ

壁面／縁石用（アンカー式）


高速道路用視線誘導標（デリネーター） 縁石用 アンカー式 DY-D2-2-P

クリックで詳細ページへ
トンネル壁面/縁石にアンカー2本で設置します

[NEXCO標準図集 C2]

着脱式（縁石用アンカー式）


高速道路用視線誘導標（デリネーター） 縁石用 着脱式（アンカー式）DW-REPL1-P
DW-REPL1-P (白)
クリックで詳細ページへ
トンネル清掃時用に頭部を取り外せます
レバーを押し下げ手前に取り外します
[NEXCO標準図集 C3]

着脱式（縁石用アンカー式）両面


高速道路用視線誘導標（デリネーター） 縁石用 着脱式（アンカー式）DWY-REPL1-P
DWY-REPL1-P (白/橙)
クリックで拡大
トンネル清掃時用に頭部を取り外せます
レバーを押し下げ手前に取り外します
　
DWY-REPL1-P (白/橙)
DYY-REPL1-P (橙/橙)
PDFPDF　
PDFPDF　
反射体色（W:白/Y:橙）をご指定ください

着脱式（内装板用）

高速道路用視線誘導標（デリネーター） 縁石用 着脱式 DY-RE1-P
DY-RE1-P (橙)
クリックで拡大
レバーを押し下げ手前に取り外します
内装板取付ボルト差込式
DW(Y)-RE1-P　　PDF

反射体色（W:白/Y:橙）をご指定ください

着脱式（蝶ネジタイプ）

高速道路用視線誘導標（デリネーター） 縁石用 着脱式（アンカー式）DW-REPL8-P
DW-REPL8-P　(白)
クリックで拡大
トンネル壁面/縁石にアンカー2本で設置します
縁石設置の蝶ネジタイプ
工具不要で着脱可能
DW(Y)-REPL8-P　　PDF
反射体色（W:白/Y:橙）をご指定ください

着脱式（接着シートタイプ）

高速道路用視線誘導標（デリネーター） 縁石用 着脱式（接着シートタイプ）DW-REPL8-P
DY-REPL6-P　(橙)
クリックで拡大
トンネル壁面/縁石に接着シート（両面テープ）で設置します
設置面にはプライマーP-48Nを塗布して下さい
DW(Y)-REPL6-P　　PDF
反射体色（W:白/Y:橙）をご指定ください

着脱式 頭部　

高速道路用視線誘導標（デリネーター） 着脱式頭部　DW-RE-H-P
DW-RE-H-P(白)
クリックで拡大
着脱式の交換用頭部です
腐食に強いステンレス製のステーです
DW(Y)-RE-H-P
PDFPDF　
反射体色（W:白/Y:橙）をご指定ください

フックバンドタイプ


視線誘導標（デリネーター） 頭部 フックバンドタイプ
DW-FK-P (白)
クリックで拡大
支柱中間部用
φ34～139.8の径に対応
DW(Y)-FK-P　　　 PDFデータPDF
反射体色（W:白/Y:橙）をご指定ください

トンネル内傾倒式


傾倒式 視線誘導標（デリネーター）
DW-KT-P H=330 (白)
クリックで拡大
支柱を上に持ちあげるだけで後方に倒せます
ベースには緩衝スポンジ付き
DW(Y)-KT-P H=330　 PDFPDF
DW(Y)-KT-P H=650　 PDFPDF
反射体色（W:白/Y:橙）をご指定ください

トンネル内傾倒式 デリ2段


高速道路用視線誘導標（デリネーター） トンネル内傾倒式 デリ2段
DW(Y)-KT-P H=330
　
支柱を上に持ちあげるだけで後方に倒せます
ベースには緩衝スポンジ付き
DW(Y)-KT-FK-P H=650　 PDFPDF
反射体色（W:白/Y:橙）をご指定ください

着脱式　落としこみ


高速道路用視線誘導標（デリネーター） 着脱式　落としこみ
DW-E2-P (白)
クリックで拡大
壁面設置の落とし込み（差込）タイプ
工具不要で着脱可能
DW(Y)-E2-P　　PDFPDF
反射体色（W:白/Y:橙）をご指定ください

φ300 着脱式（縁石用アンカー式）


視線誘導標 デリネーター｜トンネル内タイプ
Y-KLT-S-REPL1（橙）
クリックで拡大
アンカー2本で設置します
Y-KLT-S-REPL1　　
Y-KLT-S-REPL1 UN　　
PDFデータPDF
PDFデータPDF
反射体色（W:白/Y:橙）をご指定ください
UN：ゆるみ止めナットタイプ

φ200 着脱式（縁石用アンカー式）


視線誘導標 デリネーター｜トンネル内タイプ
Y-MKLT-REPL1 (白)
クリックで拡大 　
アンカー2本で設置します
Y-MKLT-REPL1　
Y-MKLT-REPL1 UN　
PDFPDF　
PDFPDF　
反射体色（W:白/Y:橙）をご指定ください
UN：ゆるみ止めナットタイプ

φ200 縁石用アンカー式


視線誘導標 デリネーター｜トンネル内タイプ
Y-MKLT-D2-2 (橙)
クリックで拡大　 　 背面画像
アンカー2本で設置します
Y-MKLT-D2-2 　
Y-MKLT-D2-2 UN 　
PDFPDF　
PDFPDF　
反射体色（W:白/Y:橙）をご指定ください
UN：ゆるみ止めナットタイプ
