車線逸脱事故を防止するために開発された緩衝型のワイヤロープ式防護柵です
ワイヤロープの機能に影響せず、安全運転に寄与する専用設計製品です
国土交通省 第7回 高速道路の正面衝突事故防止対策に関する技術検討委員会
＜資料３＞ワイヤロープ設置個所の交通状況について（土工部・中小橋のモニタリング評価）
において、
衝突事故減少の有効性が認められています。
国土交通省サイト
上部取付用デリネーター
側面/下部取付用デリネーター
支柱カバー
上部取付用デリネーター
金属を仕様せず、二次災害を最小限に留めたゴム製のデリネーターです
ワイヤロープ支柱の樹脂キャップを外し、 本体を挿しこむだけの簡単施工です
衝突時の飛散防止のため結束バンドをワイヤに通します
製造メーカー：㈱アークノハラ
φ100反射式
φ100反射式は視線誘導標設置基準に準拠した高輝度の反射体です
KD-100
ソーラー自発光式
赤緑交互点滅 両面発光 JJYによる同期式
薄暮時には高輝度発光
ニッケル水素電池 無日照動作期間：10日間
薄暮時には高輝度発光
ニッケル水素電池 無日照動作期間：10日間
KDL-40TC-WR
ソーラー自発光式（大型）
大型のソーラー式自発光タイプ 赤緑点滅 片面発光
24時間/12時間発光選択可
リン酸鉄リチウム電池 無日照動作期間：10日間
24時間/12時間発光選択可
リン酸鉄リチウム電池 無日照動作期間：10日間
KDL-S20-WR
側面/下部取付用デリネーター
ワイヤロープの支柱側面に貼り付ける縦型のゴム製視線誘導標です
薄暮時に視認性の高い蛍光黄緑色広角プリズム反射シートを使用しています
支柱から張り出して設置することで視認性の向上、支柱と車両の接触事故を防ぎます
製造メーカー：㈱アークノハラ
サイドウィング
縦350㎜×横50㎜の広い反射面をもちます
表裏2基で1組です（両面式）
表裏2基で1組です（両面式）
SW-35
サイドウィング リーフレット

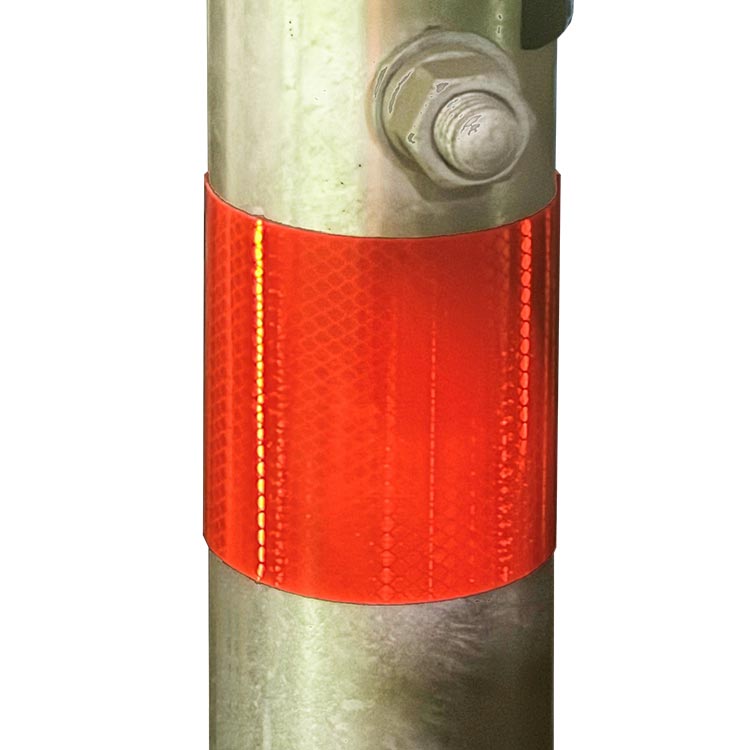

下部取付用
支柱下部にアルミバンドで設置します（両面）
DYY-MW-89.1
DYY-MW-89.1 UN
DYY-MW-89.1 UN
UN：ゆるみ止めナット仕様
支柱カバー
凸型の樹脂製カバーを2枚張り合わせたもので、内側3箇所の両面テープと外側2本の結束バンドによる簡単施工です
中間支柱用、端末支柱用、中小橋用とそれぞれ専用設計になっています
ワイヤやステンレスストラップに触れず、衝突時のワイヤロープの機能に影響しません
製造メーカー：㈱アークノハラ
中間支柱用
VC-81R （橙）
VC-81R （橙）
VC-81G （緑）
VC-81G （緑）
端末支柱用
VC-61R （橙）
VC-61R （橙）
VC-61R （緑）
VC-61R （緑）
支柱カバー 施工手順
